Designers´s Companion, skvělý doplněk pro Civil 3D

Jedná se o jedno z řešení, které nabízí Eagle Point, stejná firma, která na počátku devadesátých let působila na všechno, co AutoCAD neudělal.  Po mírném odstupem, ve kterém chtěl věnovat téměř vše, co se společnost vrátí ke svému původnímu účelu, pak Autodesk a měl bavit s aplikacemi pro strojírenství, architektura a pozemní stavby, který nyní stojí Revit a Civil 3D
Návrhářský společník usnadňuje provádění úkolů, které lze provést s nástrojem AutoDesk Civil 3D, ale automatizované pro práci v méně krocích, uvidíme alespoň jeden příklad:

Máme již povrch s křivkami úrovně a to, co chceme, je:

• Projeďte silnici s pravou cestou 8 metrů a poloměrem zakřivení 65.
• Navrhněte pozemky vpravo s kritériem 400 metrů čtverečních.
• Designové části na levé straně s kritériem 600 čtverečních metrů.
• Vzhledem k tomu, že ulice je mrtvá, nakonec chceme vrátit, ty, které jsou známy jako slepé uličky, velmi časté, aby se zabránilo provozu a hluku v obytných oblastech.

No, jdi na kartu Designer's Companion, vyberte možnost Draw Street, vyplňte parametry a tím zvýší panel Civil 3D pro vytvoření zarovnání.

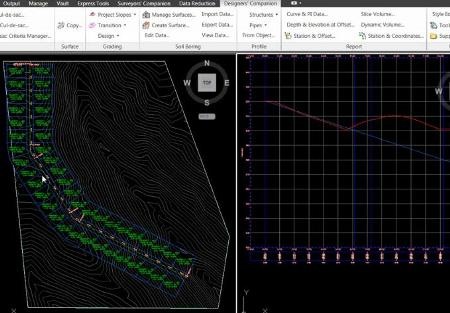

Nakreslíme osu ulice a voila, budeme mít dělení v plánu, s pozemky přizpůsobenými stavu a jeho těžištěm spojeným s jeho oblastí a číslem šarže, zachováním oblasti, kterou jsme založili. Také profil v jiném pohledu, se stanicemi a nadmořskými výškami ekvivalentními závodu.

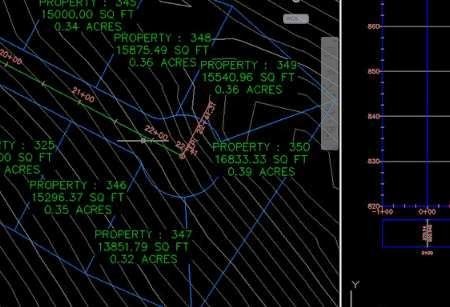

Nyní, abychom udělali konec ztraceného konce, musíme vybrat Umístěte cul-de-sac, potom zvolte, zda se jede do středu, doleva nebo doprava, poloměru zakřivení a kritéria oblasti pro parcely, které ji obklopují.

A připravené, tam máme.

Nepochybně to vše lze provést AutoDesk Civil 3D, ale pokud porovnáme počet kroků k provedení zarovnání, vytvořte profil, proveďte grafy a slepou uličku. Úspory jsou rozhodně významné.
Kromě toho, pokud chceme provést změnu. Například posunutím osy ulice v jednom bodě se vše průběžně aktualizuje, přičemž se dodržují kritéria.

Desingerův společník. Zjednodušte konstrukční práci s AutoCAD Civil 3D při psaní a vytváření zpráv o vytváření ploch, zarovnání, ulic, průřezů, balíků, objemů řezu / výplně a vodovodních systémů.
Stručně řečeno, Designer's Companion jsou úkoly, které děláme s Civil 3D, zjednodušené na běžné rutiny návrhářů.

I když jsem shrnula aplikaci v dynamických výkresech spojených s pouliční osou, existují další funkce v jiných tématech, jako je například umístění potrubí do profilu, i když není navržena kompletní síť, dynamický návrh parkovacích míst v urbanizace, vytvořit křivku 3D spojenou s povrchem ze svahu, atd.
Vzhledem k tomu, že je postavena na novém rozhraní, předpokládáme, že nebude mít problémy s kompatibilitou s verzí 2012 Civil 3D, kterou brzy uvidíme v tomto roce. V tomto videu můžete vidět intuitivitu nástroje a v malém okně stejné, ale pouze s Civil 3D.
